電流分圧器の理解：初心者向けの基本説明

電流分配器の説明!

導入

あ 電流分圧器 単一の電流入力が複数の分岐または経路に分割される回路の一種です。各電流経路の値は、各分岐の抵抗によって決まります。抵抗は 電流分割則.

電流分圧器のルールを理解する

その 電流分圧器の式 並列回路内の個々の抵抗器に流れる電流を計算するには不可欠です。

作業時に注意すべき点がいくつかあります。 電流分割法これには以下が含まれます。

• 並列回路である必要があります。これは、抵抗器などの複数の部品が互いに並列に接続され、電流が複数の経路で流れることを意味します。
• ソースからの入力電流は、回路内で利用可能なパスの数に応じて、異なるパスに分割されて流れます。
• 特定の経路にどれだけの電流が流れているかを知るには、経路の抵抗も必要です。経路を流れる電流の量は、分岐の抵抗に反比例します。例えば、抵抗が低いほど電流は多く流れ、抵抗が低いほど電流は多く流れます。
• の中で 電流分圧器の方程式並列回路内の電圧は各分岐間で同じになります。


回路のさまざまな部分の関連する値がすべてわかっている場合、電流分割器の式を理解して使用するのは簡単です。

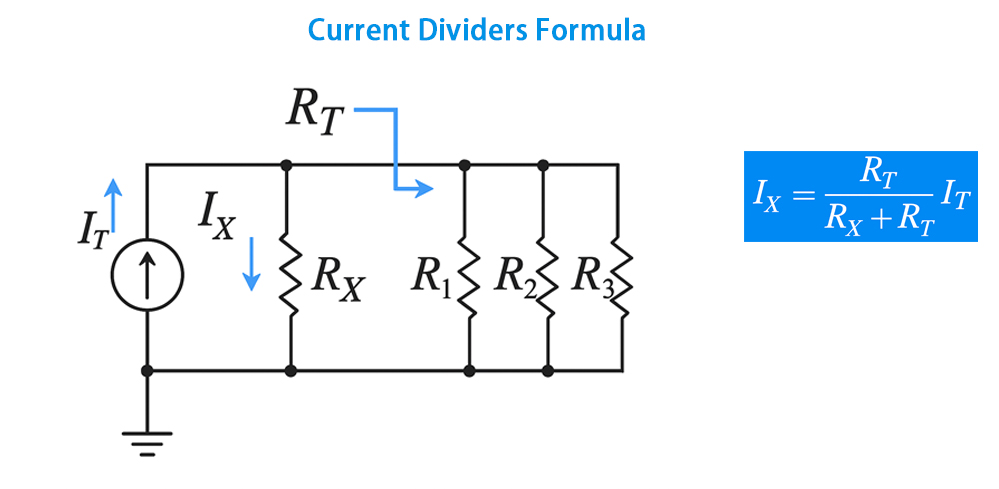

式は次のとおりです: I_branch = I_source * (R_total / R_branch)

I_branch – 特定の経路を流れる電流を表します

I_source – これはソースから流れる電流の値です

R_total – これは並列回路の合計抵抗です

R_branch – これは、決定したいブランチの抵抗です I_branch

評価するパスに応じて値を置き換えて、そのブランチの電流を見つけることが容易になります。

電流分圧器の実際の使用例

理解する 電流分割則の式 多くのアプリケーションで使用できるようになります。例としては、以下のようなものがあります。

• 配電システムでは、異なる並列線に電流をバランスよく分配する必要があります。これにより、電圧降下や過熱を防ぐことができます。
• 自動車システムにも 電流分圧器様々な部品の電流の流れを管理するためです。例えば、ダッシュボード、センサー、ヘッドライトはそれぞれ異なる量の電流を必要とするため、分流器が必要です。
• 電気メーターには、電流の流れを制御し、正確な測定を行うために分流器も必要です。これにより、メーターは安全な動作を維持しながら、大電流を扱うことができます。
• オーディオ システムには、電流の流れを調整してスピーカーの音量やその他の接続デバイスを制御するための回路が必要です。
• 照明回路も忘れてはなりません。電流分配器に基づいて各電球に適切な電流が供給される仕組みです。この回路は明るさを制御し、過負荷を防ぐのにも役立ちます。
• あ 電流分圧回路一部のコンポーネントを流れる電流を減らす必要がある汎用アプリケーションにも使用できます。

現在の除算ルールの長所と短所

長所

その 電流分圧器の式 理解しやすく、並列回路における電流分布も容易に扱うことができます。そのため、キルヒホッフの電流法則などの類似の方程式よりも扱いやすいです。

この式は、不均一な負荷を検出し、適切な負荷を確保して過電流の発生リスクを低減するのに役立ちます。回路に異なる抵抗経路が存在する場合でも、それらを流れる電流を正確に予測し、不均一な負荷を回避するための対策を講じることができます。

この式を用いることで、回路における消費電力をより適切に管理できます。モーター制御システムなどの高電力アプリケーションでは、この式を用いて消費電力をより適切に管理するエンジニアもいます。

短所

最大の欠点は、 電流分圧器のルール計算機 この式は並列回路に限られます。回路が複雑になると、この式の効果は薄れます。

また、理想的な条件と仮定に基づいて作業を行う必要があります。例えば、電圧は均一でインピーダンスの変動は無視できると仮定しますが、場合によっては必ずしもそうとは限りません。

電流分配器を使用する際に避けるべき間違い

場合によっては、間違いによって間違った計算結果が出ることがあります。 電流分圧器計算機。 最初の間違いは、交流回路を扱う際に抵抗のみを使用することです。これは、交流回路では抵抗ではなくインピーダンスを考慮する必要があるためです。インピーダンスはリアクタンスと抵抗の組み合わせです。したがって、交流回路の電流分配則では、抵抗をインピーダンスに置き換えてください。

2つ目の間違いは、回路の並列分岐を誤って特定することです。電流分流のルールは並列分岐にのみ適用されることに注意してください。経路を正確に特定できない場合、分岐を流れる電流の値は不正確になります。

その他の間違いは次のとおりです:

• 非常に高いまたは低い抵抗値を使用する
• 抵抗器の許容誤差は電流分布計算の精度に影響するため無視する
• 温度や経年劣化などのコンポーネントの性能に影響を与える環境要因を無視する

電流分圧器と電圧分圧器の違いを理解する

ご存知のとおり 電流分圧器とは何かおそらく、電圧分圧器の式を目にしたことがあり、その違いは何だろうと疑問に思っていることでしょう。

最も大きな違いは回路構成にあります。

抵抗器は、電流分割器の場合は並列に接続され、電圧分割器の場合は直列に接続されます。

もう 1 つの違いは、回路内での電流と電圧の動作です。

電流分割器では、ソースからの電流が各分岐の抵抗レベルに応じて回路の分岐間で分割されます。

分圧回路も同様ですが、電圧は抵抗値に比例して分割されます。

応用

電流分圧器は主に、特定の分岐を流れる電流を制限する用途に使用されます。電圧分圧器は、主に異なるコンポーネント間の電圧を調整または低減するために使用されます。

電流分圧回路のシミュレーション方法

電流分圧回路をシミュレーションすると、より深く理解するのに役立ちます。シミュレーションにはいくつかの方法があります。1つは、MultisimやCircuitLabなどのソフトウェアを使用して回路を生成・シミュレーションする方法、もう1つは、抵抗と電圧源を含む物理的な回路を構築する方法です。

ソフトウェアシミュレーションを選択する場合は、適切なソフトウェアをインストールし、回路を組み立てるようにしてください。これには、電圧源、抵抗器、場合によっては電流を測定するための電流計などの必要な部品の追加も含まれます。

ソフトウェアで部品を並列に接続し、各部品に適切な値を設定します。すべての接続が完了したら、シミュレーションを実行するだけで、ソフトウェアがさまざまな電流値をどのように計算するかを確認できます。

結論

電流分圧器と電圧分圧器 様々なデバイスに電力を供給する回路を設計する上で、電流分圧器は非常に重要です。特定の用途において電流の流れを制限するのに電流分圧器が最適であり、過電流の発生を抑えるのに役立つことを説明しました。回路の構成によっては、様々な用途に遭遇する可能性があります。電流分圧器回路の精度に影響を与える可能性のある他のパラメータにも常に注意してください。
