パッシブハイパスフィルタを理解する：基礎から設計まで

フィルタは電子機器において目新しいものではありません。ニーズに応じて、適切なフィルタ設計を探す際には、いくつかの種類に出会う可能性があります。例えば、 パッシブハイパスフィルター。 オーディオ処理や信号調整でよく使われる回路です。
では、パッシブハイパスフィルターには他にどのような特徴があるのでしょうか？このガイドでは、このトピックをさらに深く掘り下げ、このようなタイプのフィルターについてより深く理解していただくお手伝いをします。

パッシブ RC ハイパス フィルターのチュートリアル!



パッシブハイパスフィルターとは何ですか?

パッシブ ハイパス フィルタは、カットオフ ポイントを超える周波数の信号を通過させ、そのカットオフ ポイントより低い周波数の信号をブロックまたは減衰させるタイプの電子回路です。

このフィルタ機能を実現するために、コンデンサ、インダクタ、抵抗などの受動部品を使用するため、パッシブフィルタと呼ばれます。また、動作に外部電源は必要ありません。



パッシブハイパスフィルタの構成要素

基本的な構成要素は通常同じです。 一次パッシブハイパスフィルタ または 2次パッシブハイパスフィルタ抵抗器、コンデンサ、インダクタなどが含まれます。

抵抗器は回路内の電流の流れを制御するために不可欠です。また、フィルタのカットオフ周波数を決定するのにも役立ちます。

コンデンサは低周波信号をブロックし、高周波信号を通過させます。

インダクタに関しては、電流の処理に最適であり、低周波信号をブロックすることもできます。



パッシブハイパスフィルタの仕組み

その パッシブハイパスフィルタ回路図 パッシブ高域フィルタの仕組みをより深く理解するのに役立ちます。このような回路は、特定のカットオフポイント以下の低周波信号を遮断することが期待されます。これはどのように起こるのでしょうか？

RC回路では、ハイパスフィルタ用の抵抗器とコンデンサを使用します。コンデンサのリアクタンスは周波数に依存します。周波数が低い場合、リアクタンスが高くなり、低周波信号の流れが妨げられます。周波数が高い場合、リアクタンスが低くなり、高周波信号がよりスムーズに流れます。

考慮すべきもう一つの重要なパラメータは パッシブハイパスフィルタのカットオフ周波数フィルタの性能はここで変化します。この周波数を超えると、高周波信号は最小限の減衰で通過しますが、低周波信号の場合はその逆になります。

RCハイパスフィルタの出力は抵抗器の両端で取り出されます。これは、コンデンサが低周波信号を遮断するため、抵抗器を通過する信号のみを取り出すことができるためです。



パッシブハイパスフィルタの種類

いくつかの種類がありますので、ご検討ください。以下は一般的な種類です。

一次パッシブハイパスフィルタ

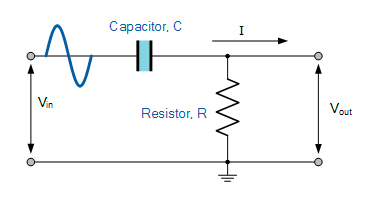

このタイプのパッシブハイパスフィルタはRC構成です。つまり、コンデンサと抵抗が直列に接続されています。入力信号はコンデンサに印加され、出力は抵抗に印加されます。

高周波では、コンデンサのリアクタンスは非常に小さくなります。つまり、コンデンサは短絡回路として機能します。その結果、高周波信号は遮断されることなく通過します。

低周波では、コンデンサのリアクタンスが非常に大きくなります。そのため、コンデンサは開回路のように動作し、低周波信号は遮断または大幅に減衰します。

カットオフ周波数は、フィルタの減衰が増加するときに発生します。これは、容量と抵抗の関係によって決定され、fc = 1 / (2πRC) という式で表されます。

どうですか パッシブハイパス伝達関数これは周波数領域における入力信号と出力信号の関係です。式H(s) = Vout/Vin = R / (R + 1/sC)で定義されます。

2次パッシブハイパスフィルタ

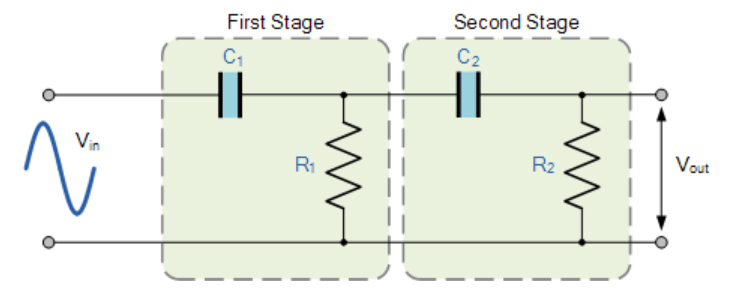

の中で パッシブ2次ハイパスフィルタ2つを組み合わせると パッシブRCハイパスフィルター 直列に接続されています。

それでも、抵抗器とコンデンサの値によって、全体的なフィルタ特性とカットオフ周波数が決まります。

2次ハイパスフィルタの動作は1次フィルタと似ていますが、ロールオフが急峻な点が異なります。これにより、不要な低周波数帯域をより効果的に減衰できます。また、不要な信号がより効率的にフィルタリングされるため、信号品質も向上します。

このようなパッシブハイパスフィルタのカットオフ周波数は、式 fc = 1 / (2 * π * RC) を使用して決定できます。



パッシブハイパスフィルタの用途

パッシブハイパスフィルタのゲインやその他の特性により、この回路は様々なデバイスに適した選択肢となります。以下は、このようなフィルタが使用されている可能性のある例です。

オーディオシステム

このフィルタは、オーディオ アンプ内で DC オフセットをブロックし、DC 信号の増幅を防ぐためのカップリング コンデンサとして使用できます。

スピーカーシステム、特にツイーターなどのスピーカーにおいても同様です。ツイーターは高周波信号を指向し、低周波の低音信号を遮断するのに役立ちます。

また、低周波ノイズやヒスノイズを除去して全体的なオーディオ品質を向上させることもできます。

画像処理

パッシブハイパスフィルタは、画像処理アプリケーションにおいて依然として優れた選択肢です。例えば、高周波成分を強調し、画像のエッジやディテールを強調することで、画像のシャープ化に役立ちます。

通信システム

パッシブハイパスフィルタは、通信システムにおける干渉のフィルタリングに優れた性能を発揮します。無線周波数システムなどの低周波干渉を除去し、クリアな信号伝送を確保します。

このハイパス フィルタを検討する価値のある他のアプリケーションは次のとおりです。

• センサーと計測機器
• 地震データ処理
• レーダーシステム
• 生体医学信号処理



パッシブハイパスフィルタの設計と構築時に避けるべき間違い

その 2次パッシブハイパスフィルタの伝達関数 フィルタからどのようなゲインを期待できるかを理解するのに役立ちます。これに基づいて、ハイパスフィルタを設計・構築することができます。しかし、どのような間違いを避けるべきでしょうか？

• 接地が不十分だと、ハイパスフィルタの全体的な性能に影響する可能性があります。ノイズを最小限に抑え、正確な信号フィルタリングを維持するために、回路が適切に接地されていることを確認してください。
• フィルタのリターンパスを無視しないでください。高周波信号は必ずしも最も抵抗の少ない経路を通るとは限りません。効果的なフィルタリングを行うには、このような信号の挙動とそのリターンパスを理解することが重要です。
• PCB上の部品配置は、フィルタの性能に影響を与えることがよくあります。干渉を最小限に抑えるには、低周波部品と高周波部品を別々の領域に配置するのが最適です。
• 部品の適切な値を選択することを強くお勧めします。これは、実際に望ましいカットオフ周波数が得られるかどうかを決定します。正確な性能を得るには、許容誤差の小さい部品を使用するのが最適です。
• 部品の許容誤差を無視しないでください。実際の値は公称値と異なる場合があり、フィルタの動作が期待値と異なる可能性があります。そのため、アプリケーションがクリティカルな場合は、より狭い許容誤差を持つ高精度部品を使用してください。



結論

パッシブハイパスフィルタは、今日の電子機器において依然として重要な役割を果たしています。その理由は、その動作原理にあります。オーディオシステムでは非常に人気がありますが、信号処理などの他の用途にも活用できます。このようなハイパスフィルタの設計と構築は、使用する部品の数に応じて、安価にも高価にもなります。いずれにせよ、パッシブハイパスフィルタを構築する前に、シミュレーションソフトウェアを使用して、必要な性能が得られるかどうかを確認することをお勧めします。
