[SGeC] ATMEGA88PA-PU 8-bit AVR Microcontroller with 8K Bytes In-System Programmable Flash

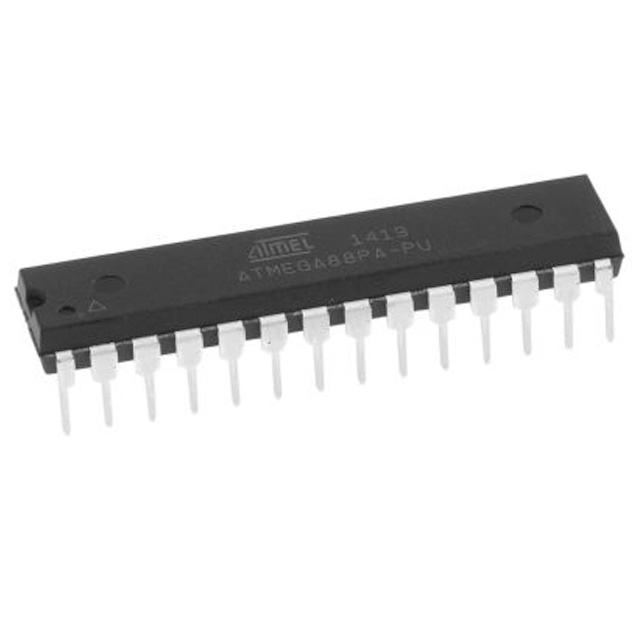

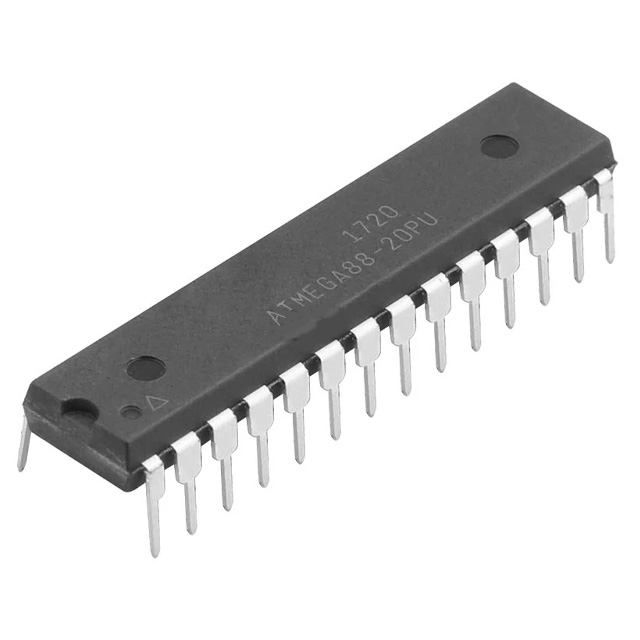

ATmega88PA-PU
ATmega88PA-PUは、プロジェクトに優れたパフォーマンスを提供する便利なマイクロコントローラです。AVR拡張RISCアーキテクチャを採用し、20MHzで最大20MIPSの速度を実現します。プログラム用の8KBフラッシュメモリ、高速データ処理用の1KB SRAM、重要な設定を保存するための512バイトのEEPROMを備えています。また、タイマー、シリアル通信用のUSART、SPIおよびI²Cインターフェース、高精度測定用の10ビットADCとアナログコンパレータなど、便利な周辺機能も搭載しています。23個の設定可能なI/Oピンと複数のパッケージオプションを備え、様々な設計に容易に適合します。さらに、広い電圧範囲(1.8~5.5V)と複数の低消費電力モードにより、優れた省電力性を実現し、バッテリー駆動時間が重要なアプリケーションに最適です。
ATmega88PA-PU ピン配置
ピン番号 | ピン名 | 機能説明 |
---|---|---|
1 | PC6 | リセット(RESET) |
2 | PD0 | UART 受信 (RXD) |
3 | PD1 | UART 送信 (TXD) |
4 | PD2 | 外部割り込み0 (INT0) |
5 | PD3 | 外部割り込み1(INT1) |
6 | PD4 | タイマー/カウンタ0出力比較B (OC0B) |
7 | VCC | 電源 |
8 | GND | 地面 |
9 | PB6 | 外部水晶入力 (XTAL1) |
10 | PB7 | 外部水晶入力(XTAL2) |
11 | PD5 | タイマー/カウンター0出力比較A (OC0A) |
12 | PD6 | アナログコンパレータ正入力(AIN0) |
13 | PD7 | アナログコンパレータ負入力(AIN1) |
14 | PB0 | SPIクロック(SCK) |
15 | PB1 | SPI マスター出力、スレーブ入力 (MOSI) |
16 | PB2 | SPI マスター入力、スレーブ出力 (MISO) |
17 | PB3 | SPIスレーブ選択(SS) |
18 | PB4 | タイマー/カウンタ1出力比較A (OC1A) |
19 | PB5 | タイマー/カウンタ1出力比較B (OC1B) |
20 | AVCC | アナログ電源 |
21 | アフリカ環境保護庁 | アナログ基準電圧入力 |
22 | GND | 地面 |
23 | PC0 | アナログ入力チャンネル0(ADC0) |
24 | PC1 | アナログ入力チャンネル1(ADC1) |
25 | PC2 | アナログ入力チャンネル2(ADC2) |
26 | PC3 | アナログ入力チャンネル3(ADC3) |
27 | PC4 | アナログ入力チャンネル4(ADC4) |
28 | PC5 | アナログ入力チャンネル5(ADC5) |
ATmega88PA-PU を配線する際は、VCC ピンと AVCC ピンが安定した正電源に接続され、GND ピンが直接グランドに接続されていることを確認してください。ADC を使用していない場合でも、AVCC を VCC に接続してください。これにより、内部の安定性が維持されます。RESET ピン (PC6) を使用すると、コントローラを手動でリセットできます。通常は、プルアップ抵抗とシンプルなリセット ボタンを接続します。タイミングに外部水晶振動子を使用している場合は、正確なクロック信号を得るために、XTAL1 ピンと XTAL2 ピンに適切に接続してください。AREF ピンは ADC の基準電圧を設定します。アプリケーションでより高い精度が必要な場合は、外部に接続してください。最後に、使用していないピンは、干渉を回避して電力を節約するために、低レベルの出力として設定するか、内部プルアップを使用してアクティブにする必要があります。
ATmega88PA-PU 同等のマイクロコントローラ
パラメータ | ATmega88PA-PU | ATmega88P-PU | ATmega168PA-PU | ATmega328P-PU |
---|---|---|---|---|
建築 | AVR 8ビット | AVR 8ビット | AVR 8ビット | AVR 8ビット |
フラッシュメモリ | 8KB | 8KB | 16KB | 32 KB |
SRAM | 1KB | 1KB | 1KB | 2KB |
EEPROM | 512バイト | 512バイト | 512バイト | 1KB |
最大動作周波数 | 20MHz | 20MHz | 20MHz | 20MHz |
ピン数とパッケージ | 28ピンPDIP | 28ピンPDIP | 28ピンPDIP | 28ピンPDIP |
ADCチャンネル | 6チャンネル | 6チャンネル | 6チャンネル | 6チャンネル |
動作電圧 | 1.8~5.5V | 1.8~5.5V | 1.8~5.5V | 1.8~5.5V |
通信インターフェース | UART、SPI、I²C | UART、SPI、I²C | UART、SPI、I²C | UART、SPI、I²C |
これらのマイクロコントローラはすべて同じパッケージとピン配置を共有しているため、ATmega88PA-PUの代替として簡単に使用できます。ただし、メモリサイズには特に注意が必要です。ATmega168PAやATmega328Pなど、ストレージ容量の大きいモデルを選択した場合、ハードウェアの互換性は維持されますが、追加メモリを活用するにはコードの再コンパイルが必要になる可能性があります。一方、ATmega88P-PUのようにメモリサイズが同一のモデルを選択した場合は、既存のコードに変更を加えることなく、そのまま交換できます。代替品を選択する際には、メモリ仕様を必ず確認してください。そうすることで、ソフトウェアがスムーズに動作し、不要なトラブルシューティングを回避できます。
avr-gcc を使用した atmega88pa-pu プログラミング
まず、C言語でプログラムをシンプルかつ明確に記述します。その後、コードを前処理し、クリーンアップして次のステップに備えます。前処理後、コードはアセンブルされます。つまり、マイクロコントローラが理解できる命令に変換されます。次に、avr-objcopyを使用して、アセンブルされたファイルを.hex形式に変換します。この.hexファイルは、ATmega88PA-PUに必要なものです。最後に、コードをATmegaに転送するための使いやすいツールであるavrdudeを使用して、このファイルをチップに直接書き込みます。これで完了です!アップロードが完了すると、マイクロコントローラはプログラムした通りにコードを実行します。これらの手順に従うだけで、ATmega88PA-PUをすぐにスムーズに実行できるようになります。
atmega88pa-puとatmega328pの比較
パラメータ | ATmega88PA-PU | ATmega328P |
---|---|---|
建築 | 8ビットAVR | 8ビットAVR |
フラッシュメモリ | 8KB | 32 KB |
SRAM容量 | 1KB | 2KB |
EEPROM容量 | 512バイト | 1KB |
最大動作周波数 | 20MHz | 20MHz |
ADCチャンネル数 | 6(PDIPパッケージ) | 6(PDIPパッケージ) |
ADC解像度 | 10ビット | 10ビット |
I/Oピン数 | 23 | 23 |
PWMチャンネル | 6 | 6 |
通信インターフェース | USART、SPI、I²C | USART、SPI、I²C |
動作電圧 | 1.8~5.5V | 1.8~5.5V |
パッケージの種類 | PDIP-28、TQFP-32 | PDIP-28、TQFP-32 |
省電力モード | 複数の省電力モード | 複数の省電力モード |
一般的な用途 | 小規模プロジェクト、リソースが限られたアプリケーション | より幅広いアプリケーション、Arduino UNOコアMCU |
ATmega88PA-PUをATmega328Pに交換することを検討している場合は、いくつか留意すべき点があります。ATmega328Pは、32KBのフラッシュ、2KBのSRAM、1KBのEEPROMと、ストレージ容量がはるかに大きいため、プロジェクトで追加のスペースが必要な場合に最適です。幸いなことに、両方のチップはほぼ同じピン配置とパッケージ(PDIP-28など)であるため、通常はPCB設計を変更することなく直接交換できます。さらに、内部レジスタと周辺機器は密接に一致しているため、既存のコードに大きな変更を加えることなく動作することがほとんどです。ただし、328Pでコードが正常に動作する場合、88PAに戻すとメモリ不足により問題が発生する可能性があります。また、328Pは若干高価ですが、リソースが充実しており、入手しやすいという利点があります。
atmega88pa-pu ブレッドボードプロジェクト
ブレッドボード プロジェクトに関する重要なヒント:
ATmega88PA-PUブレッドボードプロジェクトでは、電源を5V DCで安定させましょう。電圧が高すぎたり低すぎたりすると、チップが損傷したり、誤動作したりする可能性があります。ピン7と20(VCC)に電源が供給され、ピン8と22(GND)が接地されていることを確認してください。外付け水晶振動子を使用する場合は、安定したタイミングを得るために、両端に22pFのコンデンサを接続してXTAL1とXTAL2に接続してください。RESETピン(ピン1)は10kΩの抵抗を介して5Vに接続してください。エラーや干渉を最小限に抑えるため、配線を整理し、静電気による損傷を防ぐため、チップを丁寧に扱ってください。
ブレッドボードを使用するメリットとデメリット:
ブレッドボードは、セットアップが簡単で柔軟性が高く、コストも抑えられるため、初心者やはんだ付け不要のプロトタイプテストに最適です。部品の調整や交換も容易なので、実験や教育に最適です。しかし、ブレッドボードは寄生容量と寄生インダクタンスによって信号に問題が生じるため、高周波回路には適していません。時間の経過とともに接続が緩み、信頼性に影響を与える可能性があります。さらに、ブレッドボードは内部接点が小さいため、大電流や高電力のアプリケーションには対応できません。配線が密集していると信号干渉やクロストークが発生する可能性があるため、ブレッドボードは最終的な高性能プロジェクトよりも、初期のプロトタイプ開発に適しています。
atmega88pa-pu isp プログラミング ガイド
ATmega88PA-PUを起動してみましょう。まず、ISPプログラマを慎重に接続してください。MOSIはピン17、MISOはピン18、SCKはピン19、RESETはピン1、5V電源はピン7と20、グランドはピン8と22に接続します。これらの接続は必ず二重チェックしてください。チップを壊してはいけません!
次に、AVRDUDE をダウンロードしてインストールします。ファームウェアのアップロードが簡単になります。ビジュアルプログラミングがお好みですか?Arduino IDE(MiniCore 付き)または Atmel Studio もおすすめです。
次にコマンドラインを開いて次のように入力します。 avrdude -c usbasp -p m88p
次のようなチップ署名が取得できるはずです。 0x1E930F
表示されない場合は、戻って配線を再度確認してください。
ファームウェアをフラッシュするには avrdude -c usbasp -p m88p -U flash:w:your_firmware.hex:i
クロック速度などを設定するには、ヒューズの設定(注意!)を検討してください。 avrdude -c usbasp -p m88p -U lfuse:w:0xFF:m -U hfuse:w:0xDF:m -U efuse:w:0xF9:m
.
最後に、簡単なチェックを実行してファームウェアを検証し、スムーズに進まない場合は、常に安定した電源と正しいチップの向きを確認してください。
低消費電力アプリケーション向けatmega88pa-pu
効率が高く、バッテリーに優しいマイクロコントローラをお探しなら、ATmega88PA-PUが最適です。農場や気象観測所向けの遠隔環境センサーを構築することを想像してみてください。短時間起動して温度、湿度、空気質を測定し、再びスリープ状態に移行することで、バッテリー寿命を最大限に延ばすことができます。無線センサーネットワークでは省電力が不可欠ですが、このチップは未使用の機能をシャットダウンし、ディープスリープ状態に移行することで、そのニーズを容易に満たします。時計やタイマーを作成する場合、ATmega88PA-PUは消費電力を抑えながら正確なタイミングを維持するため、電力供給が限られている場所に最適です。また、頻繁な充電なしで継続的なモニタリングが必要なフィットネストラッカーなどのウェアラブルデバイスにも最適です。最後に、モーションセンサーやドアセンサーなどのホームオートメーションセンサーでは、ほとんどの時間スリープ状態を維持し、必要な場合のみ起動するため、バッテリー交換の手間が少なくなります。つまり、このマイクロコントローラは、長期にわたって信頼性の高い動作を実現する、よりスマートでエネルギー効率の高いガジェットの設計に役立ちます。
