МСТ6 схема распиновки и применения на полупроводниках

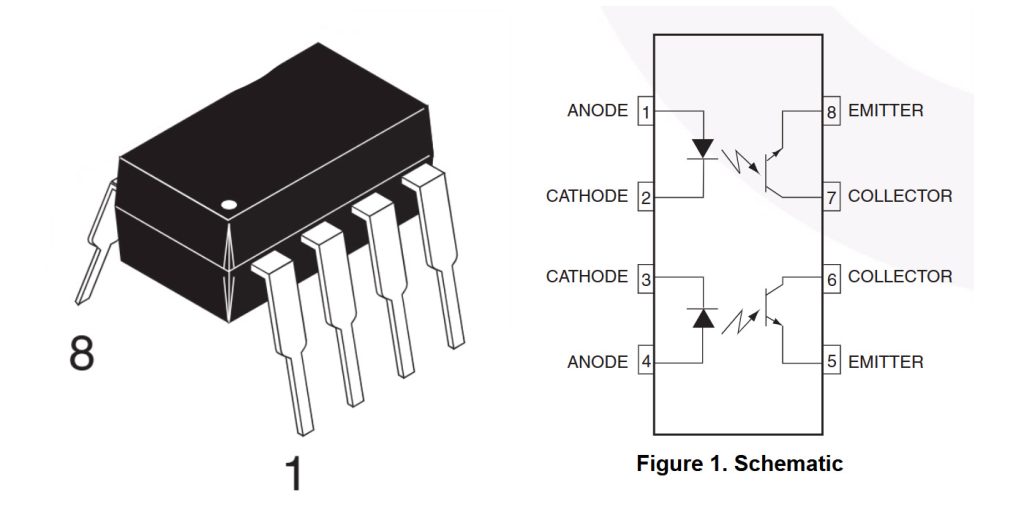

Распиновка MCT6

MCT6 — это двухканальный оптрон, обычно используемый для изоляции сигнала между низковольтными цепями управления и высоковольтными или шумными средами. Каждый канал состоит из светодиода (входная сторона) и фототранзистора (выходная сторона), обеспечивая электрическую изоляцию посредством оптической передачи.

Примечания по использованию:

Контакты 1–4 предназначены для светодиодов (входы): обязательно соблюдайте правильную полярность — подключите анод к положительному напряжению, а катод — к земле через токоограничивающий резистор.

Контакты 5–8 предназначены для фототранзисторов (выходы): они могут быть сконфигурированы по схеме с общим эмиттером или общим коллектором в зависимости от области применения.

Убедитесь, что между входной и выходной сторонами нет прямого электрического соединения — это крайне важно для сохранения изоляции.

Не превышайте максимальный прямой ток светодиода или напряжение коллектор-эмиттер фототранзистора, указанные в техническом описании.

Для минимизации шума и помех в чувствительных приложениях следует соблюдать надлежащие правила развязки и заземления.
