STM32H562VGT6 Технические характеристики и паспорт

Подробный обзор микроконтроллера STM32H562VGT6

STM32H562VGT6 является частью передовой серии STM32H5 от STMicroelectronics, оснащенной мощным процессором Arm® Cortex®-M33, работающим на частотах до 250 МГц. Он специально разработан для высокопроизводительных и чувствительных к безопасности встроенных приложений.

Основные характеристики и характеристики

Ядро ЦП: Arm® Cortex®-M33 (250 МГц) с технологией безопасности TrustZone®

Показатели производительности:

1. Оценка CoreMark® до 1023 (4,092 CoreMark®/МГц)

2. Производительность теста Dhrystone 2.1 составляет 375 DMIPS

3. Модуль с плавающей точкой одинарной точности (FPU)

Характеристики памяти:

1. Флэш-память: 1 МБ (поддержка ECC, независимая работа двух банков)

2. Общий объем SRAM: 640 КБ (256 КБ SRAM1, 64 КБ SRAM2 с поддержкой ECC и 320 КБ опционально SRAM3 с поддержкой ECC)

3. Резервная SRAM-память: 4 КБ

Функции безопасности:

1. Arm® TrustZone® для безопасного и незащищенного разделения кода

2. Механизм безопасной установки прошивки (SFI)

3. Поддерживает безопасную загрузку и обновления прошивки.

4. Аппаратные криптографические ускорители (HASH, проверка подписи ECDSA)

5. Генератор случайных чисел (TRNG, соответствующий NIST SP800-90B)

6. Активное обнаружение и защита от несанкционированного доступа

Периферийные интерфейсы:

1. АЦП: два 12-битных АЦП с частотой дискретизации до 5 Мвыб/с

2. ЦАП: один 12-битный ЦАП с двумя каналами

3. Расширенные интерфейсы связи: 12 USART/UART, 6 SPI, 4 I2C, 1 I3C, 2 FDCAN, USB 2.0 Full-Speed (хост и устройство), интерфейсы USB Type-C/PD

Диапазон электропитания: от 1,71 В до 3,6 В с несколькими режимами пониженного энергопотребления, включая режим сна, остановки и ожидания

Упаковка: 100-контактный LQFP (14x14 мм)

Схема распиновки

STM32H562VGT6 поставляется в 100-контактном корпусе LQFP, предлагающем 80 универсальных контактов ввода-вывода. Ключевые функции контактов включают:

1. Питание и заземление: ВДД, ВСС, ВДДА, ВССА

2. Интерфейс отладки: SWD (SWCLK, SWDIO)

3. Штифты часов: Подключения внешнего генератора (OSC_IN, OSC_OUT)

4. Периферийные контакты: Аналоговый вход/выход USART, SPI, I2C, CAN, USB, АЦП/ЦАП

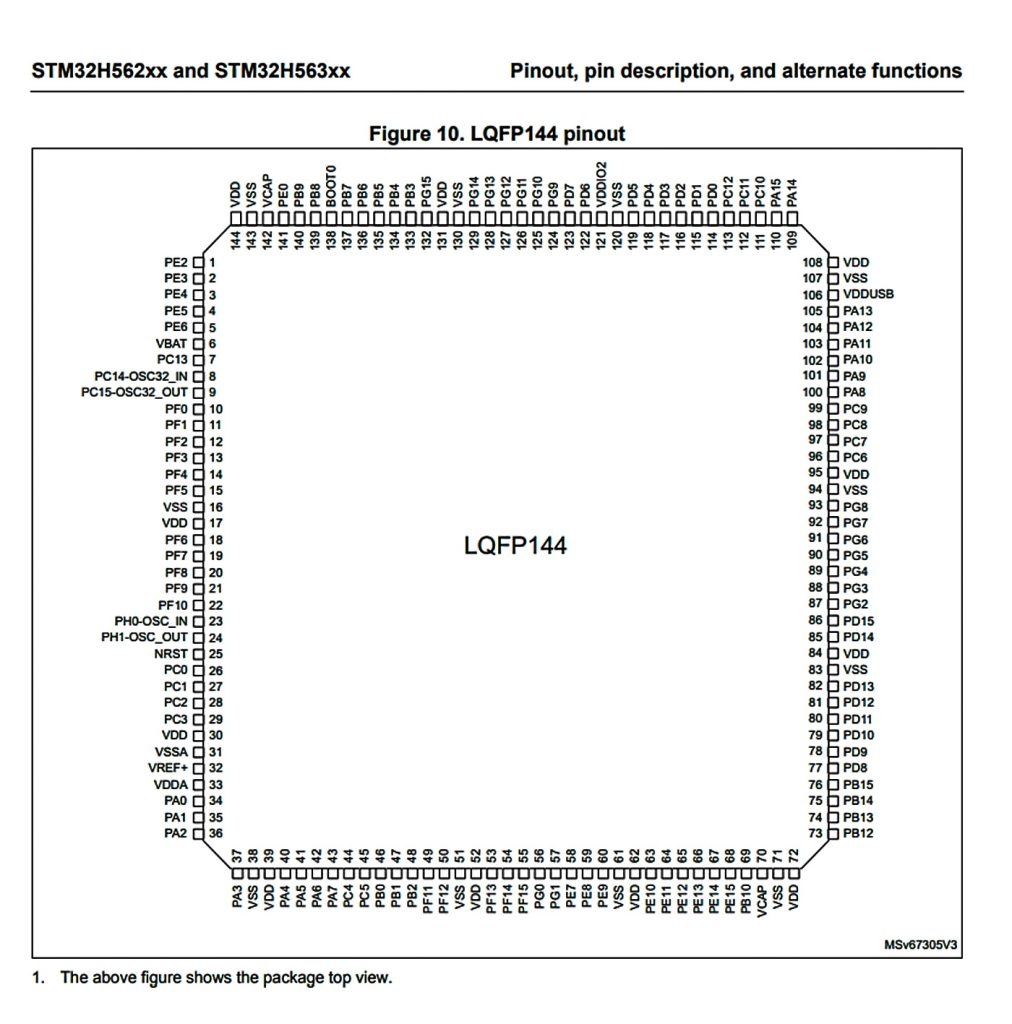

(Полную конфигурацию выводов см. в техническом описании STM32H562VGT6, схема выводов на рис. 10)

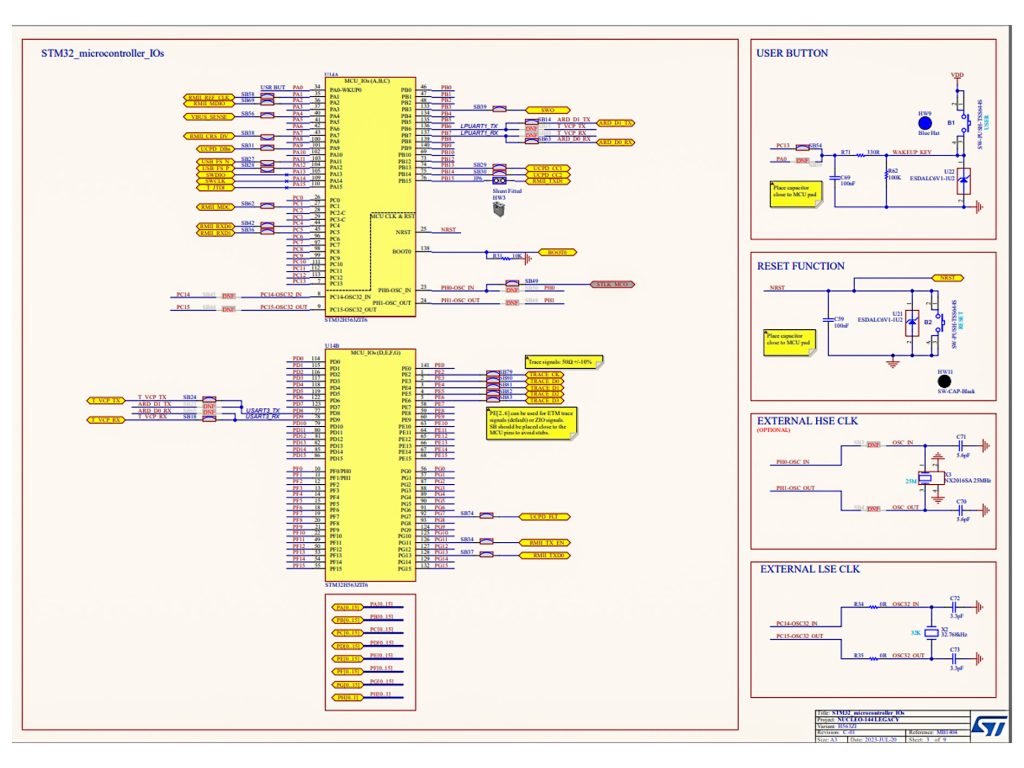

Соображения по проектированию периферийных цепей

1. Конструкция блока питания: Рекомендуемые малошумящие LDO-регуляторы или интегрированные модули SMPS обеспечивают стабильное питание 1,8–3,3 В, повышая эксплуатационную надежность.

2. Проектирование тактовой схемы: Для точной генерации тактовых импульсов, оптимизации производительности и соответствия спецификациям интерфейса связи рекомендуются внешние прецизионные кварцевые резонаторы (8–32 МГц).

3. Проектирование аналоговых схем: Входы АЦП должны включать фильтрацию нижних частот и RC-буферизацию; выходы ЦАП требуют цепей фильтрации для обеспечения целостности сигнала.

4. Интерфейс отладки и программирования: Интегрированный интерфейс SWD, совместимый с ST-Link или другими инструментами отладки для программирования и отладки прошивки.

5. ESD и схемы защиты: Для повышения надежности выводы GPIO и интерфейсные контакты связи следует защитить с помощью TVS-диодов или компонентов защиты от электростатического разряда.

Микроконтроллер STM32H562VGT6 обеспечивает надежную производительность и высокий уровень безопасности, что делает его идеальным для промышленных систем управления, потребительской электроники, устройств для умного дома и приложений IoT. Правильная конструкция периферийной схемы позволяет микроконтроллеру использовать весь свой потенциал производительности, подходящий для сложных прикладных сред.
